عزل معايير تنفيذ الأنابيب الفولاذية

تنفيذ GB/T29047-2012 "أنبوب العناية الخارجية من البولي إيثيلين عالي الكثافة من البولي يوريثان وأنابيب التفتيش البلاستيكية الجاهزة" القياسية أو EN253 "نظام العزل الجاهز الشامل لشبكة الأنابيب الحرارية للمياه الجوفية، والذي يتم تشغيله من خلال عمل الأنابيب الفولاذية وطبقات العزل من البولي يوريثان وأنابيب البولي إيثيلين العازلة ".

1. يمكن استخدام الأنابيب الفولاذية: الأنابيب الفولاذية غير الملحومة، الأنابيب الفولاذية الحلزونية والأنابيب الفولاذية الملحومة كهربائياً المصنوعة من الفولاذ 20# وQ235، ومؤشرات الأداء تتوافق مع وزارة البترول الوطنية والنفطية؛

2. الأنابيب الفولاذية غير الملحومة تعتمد معيار GB/T8163-2008؛

3. الأنابيب الفولاذية الحلزونية تستخدم SY/T5037-2000، GB/T9711.1-2011، والأنابيب الفولاذية الملحومة تستخدم GB/T3091-2001.

في الظروف العادية، يستخدم DN20-DN150 أنابيب فولاذية ملحومة أو غير ملحومة. يمكن أيضًا استخدام الأنابيب الفولاذية الحلزونية فوق DN200 حسب متطلبات المستخدم.

تعتمد أجزاء الأنابيب الفولاذية عملية الدفع أو القمع.

معيار التنفيذ:

1. أجزاء الأنابيب الملحومة من الفولاذ GB/T12459-2005 أجزاء الأنابيب من الألواح الفولاذية إلى الألواح الفولاذية إلى الملحومة GB/T13401-2005 أنابيب الثني الفولاذية SY/T5257-2004;

2. أنبوب الغلاف ينفذ معيار GB13018-91 "القطر الخارجي لأنبوب البولي إيثيلين (PE) وحد انحراف سمك الجدار"؛

المعلمات التقنية للحفظ الحراري المدفون مباشرة من مادة البولي يوريثين:

قوة القص المحورية: أكبر من أو تساوي {{0}}.12MPa (23 ± 2 درجة مئوية)، درجة حرارة التشغيل المستمر: 140 درجة مئوية كحد أقصى، درجة حرارة التشغيل القصوى: 150 درجة مئوية كحد أقصى ، عمر الخدمة: أكبر من أو يساوي 30 عامًا، العمر مرتبط بجودة المياه)، طول خط الأنابيب 200 مم -400 مم، نطاق القطر: DN20-DN1200، متوسط ​​قطر المسام: أقل من أو يساوي 0.5 مم، معدل الإغلاق أكبر من أو يساوي 88%، كثافة أي موضع أكبر من أو تساوي 60㎏/م3، قوة مقاومة الضغط أكبر من أو تساوي 0.3MPa (أقل من 10%) ظروف التشوه)، معدل امتصاص الماء: أقل من أو يساوي 10% (100 درجة مئوية من الماء المغلي 90 دقيقة).

أنبوب العناية الخارجية من البولي إيثيلين عالي الكثافة:

الكثافة أكبر من أو تساوي 9503/م3 (20 درجة)، محتوى أسود الكربون: 2.5%± 0.5%(نسبة الكتلة)، التوصيل الحراري: {{ 13}}.43 واط/(م. درجة)، معامل التمدد الحراري: 18010-6 (1 درجة)، ذوبان البولي يوريثين مؤشر أنبوب العزل الحراري المدفون مباشرة: 0.50 ~ 0.70 جم (MFI 190 درجة مئوية / 5 كجم)، قوة التمدد : أكبر من أو يساوي 19MPa، استطالة الكسر: أكبر من أو يساوي 350%، التشقق الناتج عن الإجهاد البيئي: أكبر من أو يساوي 200h.

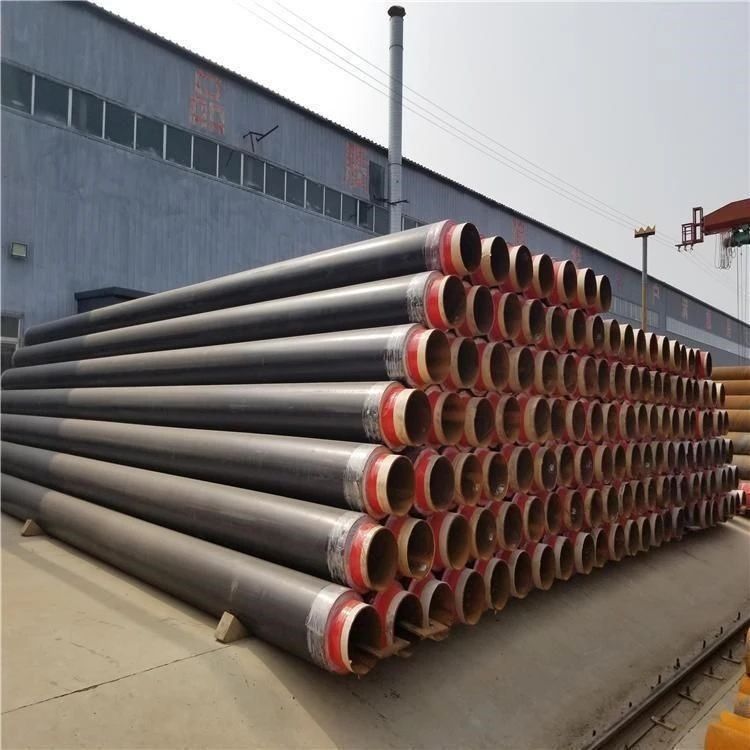

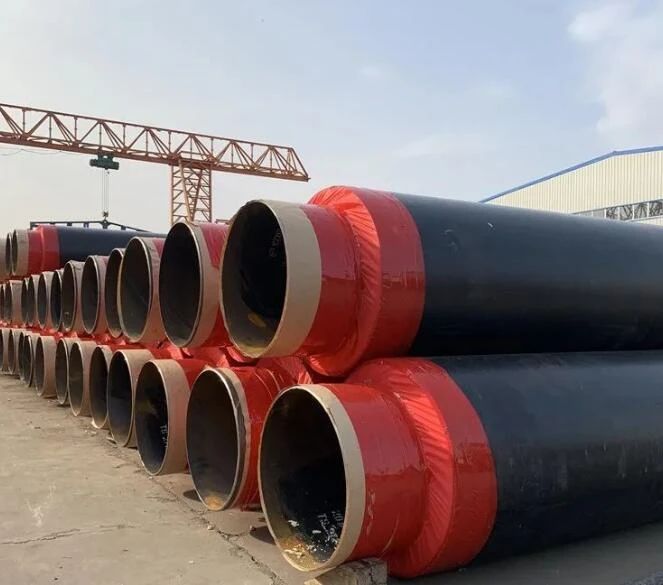

طريقة التخزين:

1. أن تكون الأرض مسطحة وخالية من الحصى والشوائب الصلبة الأخرى.

2. تدمير قناة الصرف الصحي عند وضع المكان، وعدم تراكم المياه في المكان.

3. يجب وضع أنبوب الكسترد في موقع التكديس، ويجب أن يكون أنبوب العناية الخارجي أعلى بمقدار 150 مم من الأرض.

4. يجب ألا يزيد ارتفاع ماسورة العزل عن 2 متر.

5. لا يجوز تغطية أنبوب العزل الحراري بالأنفاق عند سقوط الشمس والمطر والنقع والهواء الطلق.
