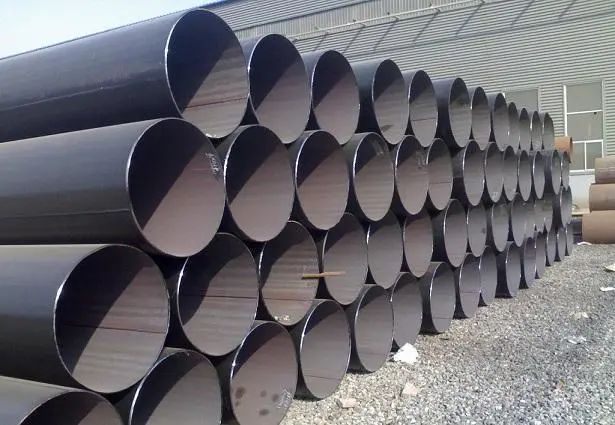

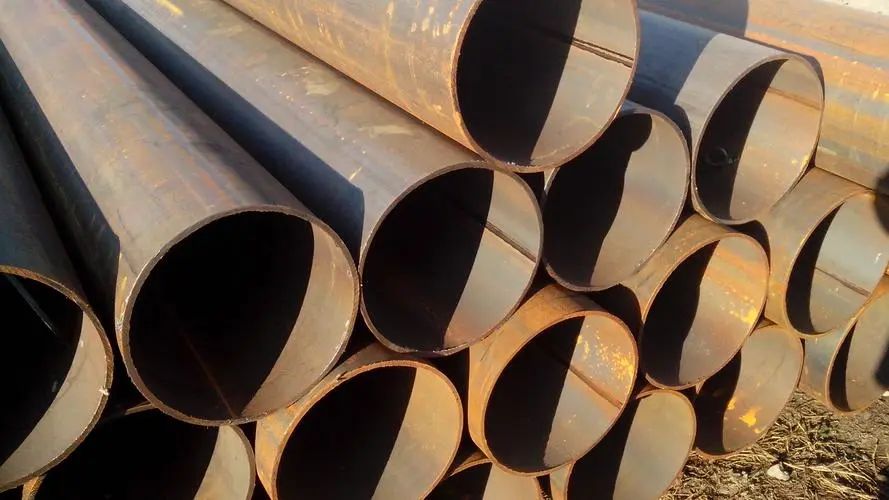

يتم الآن استخدام الأنابيب الملحومة ذات التماس المستقيم في العديد من المجالات، ودعونا نلقي نظرة على كيفية تصنيعها.
1. مسبار اللوحة الفولاذية: موصل الأنبوب ذو القطر الكبير الملحوم بالقوس المدفون خلف اللوحة الفولاذية هو خط مستقيم. أولاً، قم بالتحقق من الفحص بالموجات فوق الصوتية للوحة بالكامل.
2. طحن الحافة: استخدم آلة الطحن لإجراء طحن مزدوج الجوانب على جانبي اللوحة الفولاذية لتلبية متطلبات العرض والجانب الموازي وشكل الفتحة للوحة؛
3. حافة ما قبل الثني: استخدم آلة ما قبل الثني لثني عقدة الحافة مسبقًا لجعل حافة اللوحة ذات انحناء منحني؛
4. القولبة: في آلة التشكيل JCO، تم ضغط اللوحة الفولاذية شبه المنحنية عدة مرات إلى "J"، ثم تم ثني النصف الآخر من اللوحة الفولاذية إلى "C"، وتم تشكيل شكل الفتح "O" أخيرًا .
5 اللحام المسبق: تحضير الأنابيب الفولاذية الملحومة بشكل مستقيم، باستخدام اللحام المستمر بالغاز (MAG)؛
6. اللحام الداخلي: يتم لحامه داخل الأنابيب الفولاذية ذات التماس المستقيم مع لحام قوسي طولي متعدد الأسلاك مدفون (لا يتجاوز أربعة خطوط).
7. اللحام الخارجي: يتم استخدام اللحام القوسي العمودي متعدد الشعيرات في اللحام الخارجي للأنابيب الفولاذية الملحومة بالقوس المخيط.
8. جهاز كشف الموجات فوق الصوتية الأول: فحص المعدن على جانبي اللحامات واللحامات داخل وخارج أنبوب اللحامات المستقيمة بنسبة 100%؛
9. محقق الأشعة السينية I: يمكن إجراء فحص تلفزيوني صناعي بالأشعة السينية بنسبة 100% لمعلومات التماس اللحام، واللحامات الداخلية والخارجية. إن استخدام أنظمة إدارة معالجة بيانات الصور هذه يمكن أن يضمن حساسية الكشف.
10. توسيع القطر: يتم توسيع الطول الكامل للأنابيب الفولاذية ذات اللحام القوسي المدفون لتحسين حجم ودقة الأنابيب الفولاذية وتحسين توزيع الضغط في الأنابيب الفولاذية.
11. اختبار ضغط الماء: يتم فحص الأنابيب الفولاذية بعد انتفاخ القطر واحدًا تلو الآخر على آلة الاختبار الهيدروليكي للتأكد من وصول الأنبوب الفولاذي إلى ضغط الاختبار القياسي. الجهاز لديه وظيفة التسجيل والتخزين التلقائي.
12. التصنيع: تتم معالجة فحص الأنبوب الفولاذي في نهاية الأنبوب لتلبية العلامات المطلوبة بنهاية خط الأنابيب.
13. الفحص بالموجات فوق الصوتية II: الفحص بالموجات فوق الصوتية مرة أخرى للتحقق من العيوب التي قد تحدث بعد تمدد القطر وضغط الماء للأنابيب الفولاذية الملحومة ذات التماس المستقيم.
14. اختبار الأشعة السينية II: الفحص الصناعي بالأشعة السينية وتوسيع قطر غشاء خياطة لحام الأنبوب والاختبار الهيدروليكي؛
15. اختبار المسحوق المغناطيسي في نهاية الأنبوب: يهدف هذا الاختبار إلى معرفة عيوب نهاية الأنبوب؛
