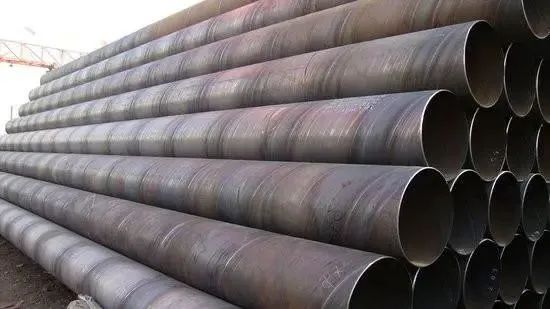

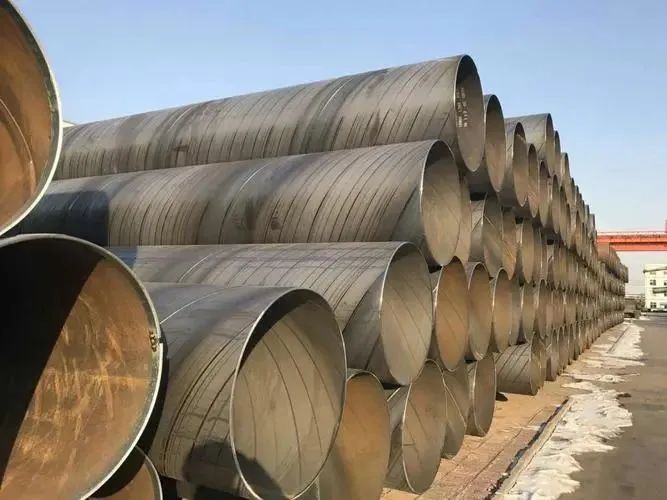

يُطلق على الأنبوب الحلزوني أيضًا اسم الأنبوب الفولاذي الحلزوني أو الأنبوب الحلزوني. يتم دحرجتها في بطانية أنبوبية بزاوية الخط الحلزوني (تسمى زاوية القالب) للحزام الفولاذي ذو الهيكل الفولاذي أو ذو السبائك المنخفضة عند سلك حلزوني معين، ثم يتم لحام خط الأنابيب، ويمكنها إنتاج أنابيب فولاذية كبيرة ذات أضيق الصلب الصلب.
يستخدم:
الأنبوب الحلزوني يستخدم بشكل رئيسي لخطوط أنابيب نقل النفط والغاز الطبيعي، ومواصفاته ممثلة بالقطر الخارجي*سمك الجدار. إذا كان الأنبوب الحلزوني يحتوي على لحام من جانب واحد ولحام على الوجهين، فيجب أن يضمن الأنبوب الملحوم الاختبار الهيدروليكي، وقوة الشد للحام، وأداء الانحناء البارد.
عملية الإنتاج:
(1) المواد الخام هي لفات الصلب، والأسلاك الملحومة، واللحام. ويجب اجتياز اختبارات فيزيائية وكيميائية صارمة قبل الاستثمار.
(2) قم بالتدوير برأس وذيول فولاذية، واستخدم اللحام القوسي المدفون بالحرير الفردي أو السلك المزدوج، واستخدم اللحام القوسي المدفون الأوتوماتيكي لتجديد اللحام بعد الدرفلة في الأنابيب الفولاذية.
(3) قبل التشكيل، يتم تنظيف الأنسجة وتقطيعها وتخطيطها، ويتم تنظيف السطح ونقله على السطح.
(4) استخدم مقياس ضغط نقطة التوصيل الكهربائي للتحكم في ضغط أسطوانة الزيت على جانبي الناقل لضمان النقل السلس للفولاذ.
(5) نوع أسطوانة التحكم الخارجي أو التحكم الداخلي.
(6) يتم استخدام جهاز التحكم في فجوة اللحام للتأكد من أن فجوة اللحام تلبي متطلبات اللحام. قطر الأنبوب، مقدار حافة الخطأ وفجوة اللحام يتم التحكم فيها بشكل صارم.
(7) يتم استخدام اللحام الداخلي واللحام الخارجي في آلة لحام لينكولن بالولايات المتحدة للحام القوسي المدفون بسلك فردي أو مزدوج للحصول على مواصفات لحام مستقرة.
(8) يتم فحص اللحامات الملحومة عن طريق الإصابة التلقائية بالموجات فوق الصوتية المستمرة في الإصابات بالموجات فوق الصوتية المستمرة عبر الإنترنت، مما يضمن أن 100% من اللحامات الحلزونية غير تالفة وتغطية الكشف. إذا كانت هناك عيوب، فاتصل بالشرطة تلقائيًا ورش العلامة، ويقوم عمال الإنتاج بضبط معلمات العملية في أي وقت لإزالة العيوب في الوقت المناسب.
(9) قطع الأنابيب الفولاذية إلى جذر واحد باستخدام آلة القطع بالبلازما الهوائية.
(10) بعد القطع في أنبوب فولاذي واحد، يجب على كل دفعة من الأنابيب الفولاذية إجراء نظام فحص أولي صارم للتحقق من الخواص الميكانيكية، والمكونات الكيميائية، وظروف الذوبان، وجودة سطح الأنبوب الفولاذي، وفحص الأنابيب الفولاذية. . وبعد ذلك يمكن إدخاله رسميًا إلى مرحلة الإنتاج.
(11) يوجد جزء من علامة الكشف عن النغمة المستمرة على اللحام. بعد المراجعات اليدوية بالموجات فوق الصوتية والأشعة السينية، إذا كانت هناك عيوب، بعد الإصلاح، لا يتم اختبارها مرة أخرى حتى يتم التأكد من إزالة الخلل.
(12) يتم فحص الأنبوب الذي يتم فيه فحص الوصلات الأنبوبية التي تتقاطع مع اللحام الملحوم وتتقاطع مع اللحام الحلزوني بواسطة الأشعة السينية أو التصوير التلفزيوني.
(13) يتم اختبار كل أنبوب فولاذي عن طريق ضغط الماء الثابت، ويتم إغلاق الضغط عن طريق الختم الشعاعي. يتم التحكم بدقة في ضغط الاختبار ووقته بواسطة جهاز الكشف بالكمبيوتر الهيدروليكي الصغير للأنابيب الفولاذية. تتم طباعة معلمة الاختبار تلقائيًا.
(14) معالجة الآلات في نهاية خط الأنابيب، بحيث يكون سطح النهاية عموديًا، ويتم التحكم بدقة في زاوية البوق والحواف الحادة.
